DV4Mini. Викидати його у смітник зарано.

Декілька років тому, коли в Украіні активно розгорталися мережі цифрових ретрансляторів, багато аматорів, які жили не в межах їх покриття, зацікавилися особистими точками доступу до мереж - хотспотами. В ті часи не було такого розмаіття точок як зараз. Одним з самих оптимальних за співвідношенням ціна/якість на той момент був DV4Mini.

На руках у аматорів їх з'явилася тьма-тьмуща. Але розвиток технологій не стоїть на місці, з'явилися більш досконалі моделі. Про них стали забувати, продавати, як непотріб. А кому не вдалося їх позбутися, закидали далеко в шухляди своїх столів.

Тепер настав час їх виймати зі своїх сховищ і дати їм друге життя.

Сьогодні я розповім як це зробити і таким чином продовжити отримання насолоді від цифрових видів зв'язку, при цьому геть нічого не витративши.

Ну а ті, в кого його не було, запрошую ознайомитися і розширити свій світогляд.

Ззовні DV4Mini виглядає так. Це як така велика флешка на стероїдах. Невеликий опис можна прочитати на офіційному Вікі DMR Brandmeister.

В мене він також є і також донедавна валявся по шухлядах. Колись я його придбав і деякий час працював в мережі з його допомогою, доки не запустив в себе DMR ретранслятора.

Одного разу мені захотілося мобільності і я вирішив прикрутити його до ноутбуку чи Малини. Спочатку я спробував програмне забезпечення, що йшло в комплекті. Воно хоч і працювало, але нічого не вдавалося з ним зробити після оновлення програмного забезпечення на серверах. Підтримка хотспота давно скінчилася і відповідно оновленя були відсутні. Був момент, що хотів вже його викинути, але мене врятувала Малина.

Нишпорячи інтернетом, я знайшов, як аматори через незрозуміло що, прикручували його до Малини. А на тому сайті віднайшлася версія й для Windows  та остання прошивка, що зробила диво для хотспоту.  Вона дозволяла перетворити його в MMDVM модем і мала в собі підтримку AMBE кодека. Ось ця магічна сторінка, що дала друге життя DV4Mini. Тут є все необхідне. Це версії для Linux та Windows, а також прошивка. При чому для Linux є два варіанти: архів з програмою та посилання на образ для Raspberry Pi, що перетворить цей чудовий міні-комп'ютер разом зі стіком в хотспот.

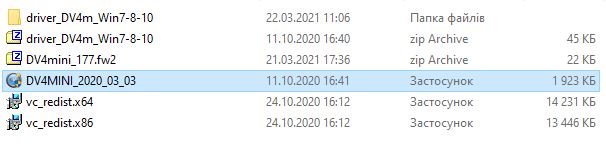

Все необхідне (окрім образа для Малини) я виклав в цьому архіві. Коли ви скачаєте та розпакуєте його, вміст каталогу буде такий:

Драйвер DV4Mini

Прошивка (firmware) DV4Mini

Програма керування Control panel for DV4Mini

64 та 32 розрядні бібліотеки

Фото вмісту.

Тепер практична частина.

Так як більшість користувачів використовують Windows, я розповім як це зробити, використовуючи саме її, але щодо Лінукса не хвилюйтеся. Там використовується та сама програма, лише запускається вона через Mono - відкриту реалізацію бібліотек Microsoft .NET Framework.

Найперше потрібно встановити бібліотеки Visual C++ 2015 Runtime Libraries. Це два файли vc_redist.x86.exe та vc_redist.x64.exe Встановлюємо їх по черзі. Далі будуть картинки. Якщо ви все вірно робите, вони будуть з'являтися в такій саме послідовності, як я їх тут викладу.

Бібліотеки встановили. Тепер перезавантажте комп'ютер.

Наступне. Під'єднайте в USB роз'єм сам DV4Mini. У диспетчері пристроїв з'явиться новий невідомий пристрій.

Потрібно буде вручну встановити драйвера. Дізнайтеся яка у вас саме розрядність операційної системи. Потрібно розпакувати архів з драйверами. На малюнку показав вміст архіву.

Тобто драйвера посортовані в каталогах згідно розрядності системи. Сам драйвер уявляє собою три файли.

Вибираємо ручне встановлення і вказуємо з якого каталогу їх потрібно встановлювати. В мене ось так. У вас може бути інший каталог. Все залежить де знаходяться розпаковані файли.

Перевіряємо чи все гаразд і пристрій бачиться системою коректно.

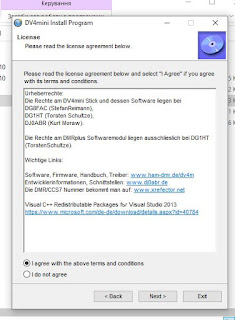

Чудово. Пристрій готовий до роботи. Тепер час встановити DV4Mini Control Panel. Тут все елементарно. Тикайте next і з усім погоджуйтеся. Я лише опублікую для звірки скріншоти.

На робочому столі з'явиться ярлик запуску програми.

При першому запуску має бути добре підключення до інтернету, інакше програма не зможе завантажити базу і з помилкою завершить свою роботу. Це виглядає ось так.

А зараз згадайте свій кличний, DMR ID, QTH та QTH Locator ;-)  Їх потрібно ввести у наступні віконця.

Тепер потрібно оновити внутрішню програму DV4Mini. Дізнатися як це зробити можна тут . Я коротко покажу на практиці ввесь процес. Архів з прошивкою.

Розпаковуєте його і отримуєте файл. В програмі вибираєте вкладку Firmware Update. Тиснене  Flash Firmware.

Вискочить вікно із запитанням. Тиснете ОК.

Далі відкриється вікно в якому потрібно вибрати файл прошивки і натиснути Відкрити.

DV4Mini оновиться. Тепер можна повноцінно працювати з ним.

Перед активацією розмовної групи, спочатку виберіть до якого сервера будете під'єднуватися, щоб він змаршрутизував потік в необхідну групу. Для цього зайдіть у вкладку Expert Settings, встановіть радіокнопку на local mode. У пінкті DMR у строці choose nearest DMR Master встановіть кнопку на  BM. А нижче виберіть географічно найближче розташований сервер мережі. В мене це Польський.

Тепер перейдіть у вкладку DV Control і натисніть CONNECT. Далі в радіостанції вибираєте потрібну розмовну групу і натискаєте кнопку РТТ на радіостанції протягом 1 секунди і відпускаєте. На скріншоті відображено підключену всесвітню групу. При вдалому підключенні ви почуєте розмову аматорів в цій групі.

Внизу вікна відображається поточний журнал роботи.

Тепер про очевидно - неочевидне. Як перемикатися між групами. Спочатку потрібно відключити активну, а потім підключити ту, яку потрібно. Щоб відключити активну, тиснете на DISC. Вас роз'єднає. Потім знову тиснете на CONNECT. Вас переприєднає до серверного маршрутизатора. В радіостанції вибираєте потрібну розмовну групу і натискаєте кнопку РТТ на радіостанції протягом 1 секунди і відпускаєте. Вітаю, вас приєднало до потрібної розмовної групи.

Не забувайте вірно виставити значення робочої частоти. Я щоб не морочити собі голову залишив її за замовчуванням, внесши при цьому ці налаштування частоти в радіостанцію. Так як радіостанція знаходиться неподалік від DV4Mini, повзунок Power я посунув в лівий бік, тим самим зменшивши вихідну потужність передавача хотспота (це за бажанням).

Так що викидати його у смітник зарано.

До зустрічі !

73 ! de UT2YR.

KiwiSDR. Частина 7. Бекап системи.

Мене не залишає бажання відмовитися від Ethernet підключення KiwiSDR через спури, що виникають завдяки цьому підключенню. Маю надію, що мені вдасться його підключити по WiFi  з допомогою USB-Wifi адаптера. Але спочатку потрібно зберегти систему з налаштуваннями для швидкого відновлення у разі якщо щось піде не так.

Сьогодні я розповім про те, як це зробити. В слот для micro-SD вставте флешку на 16 Гб. З іншоко комп'ютера зайдіть в адміністративну панель приймача, виберіть вкладку Backup, потім натисніть Click to write micro-SD card.

На нижчеприведеному фото я описав що де можна побачити.

Бекап заняв шість хвилин і двадцять дев'ять секунд.

Для тих, кого цікавить в подробицях процес бекапу, можете скачати  ось цей  файл. Це повний журнал бекапу.

Тепер настав час від'єднати приймач від живлення. Після цього обов'язково потрібно вийняти з слоту micro-SD картку.

Далі подаєте живлення в приймач і продовжуєте насолоджуватися його роботою.

Ось так просто це робиться.

До зустрічі !

73 ! de UT2YR

Як зібрати зарядне для LiFePO4 акумулятора самому.

Як я і обіцяв, в цьому сезоні почнеться обговорювання експлуатації літій-залізо-фосфатних акумуляторів.

Але перше, що необхідно для їх експлуатації - зарядний пристрій. Адже як акумулятор без зарядки ?

Сьогодні я розповім як занедорого (або дешево) самому зробити такий зарядний пристрій.  Тобто мінімум деталей - максимум ефективності.

Зарядку з якими параметрами збирати ? Все залежить від того, яку ємність акумулятора використовувати. При умові мого комплекту, середня ємність, що потрібна для його живлення протягом години складає 4 А/Г. Тобто, якщо не брати з собою сонячні панелі, або погода буде хмарною, насолодитися ефіром в повній мірі і не висадити акумулятор в нуль, ємність буде складати від 30 до 50 А/Г (це для LiFePO4). У випадку використання свинцевих акумуляторів це відповідно 60-100 А/Г (особливість експлуатації даного типу акумуляторів). Але вага літієвого 50 А/Г акумулятора складає біля 5 кг, а свинцевого 100 А/Г - 26.2 кг. Відчуйте різницю.

Напруга для зарядки літієвого акумулятора повинна складати від 14.4 до 14.6 Вольта. Струм відповідно має дорівнювати від 0.1 до 0.2 ємності акумулятора. Тобто для 30 А/Г це 6 Ампер, для 50 А/Г - 10 Ампер.

Прикинемо на око, які компоненти нам потрібно вибрати для збирання зарядного пристрою. Напруга для зарядки, що знімається з вторинної обмотки трансформатора складає 17-20 Вольт. Навантаження складає 6-10 Ампер. В такому випадку рецепт приготування:

Вхідні компоненти вибираєте на свій смак, але вони повинні задовільняти наступним умовам:

1. Візьміть трансформатор з вихідною напругою 17 - 20 Вольт та струмом вторинної обмотки від 6 до 10 ампер.

2. До нього приєднайте діодний міст, щоб міг витримати 50 Вольт і 20 Ампер. Можна і більше, тобто тут кашу маслом не зіпсуєш.

3. Підпаяйте до виходу діодного мосту електролітичний конденсатор або декілька паралельно, щоб сумарна ємність була 20 000 мкФ на напругу 50 Вольт.  Так само і щодо ємності. Можна ємність збільшити і до 30 000 мкФ.

Замість цих трьох інгредієнтів можна використати готовий блок живлення з вихідною напругою від 15 до 20 Вольт і струмом навантаження від 6 до 10 Ампер. Ніхто ж не забороняє. Просто в багатьох аматорів завалялися старі компоненти, яким можна дати друге життя.

4. ОБОВ'ЯЗКОВО САМЕ ТАКИЙ ІНГРЕДІЄНТ, ІНАКШЕ ЗІПСУЄТЕ ВЕСЬ РЕЦЕПТ.  Плата DC-DC понижаючого перетворювача СС CV TC43200. В Україні її можна віднайти як QS-2405CCBD-12A CV CC.

Виглядає він так.

5. Вольтметр та амперметр для контролю зарядки.

Схема зарядного пристрою буде така.

Навіть немає сумнівів, що в когось мають виникнути труднощі щодо збирання такої конструкції.

Тепер налаштування. На платі є два потенціометри. Один регулює рівень вихідної напруги, а другий рівень струму. На фото це виглядає так.

Спочатку потрібно виставити рівень струму. Для цього потрібно знизити вихідну напругу до 5 Вольт, перевести мультиметр в режим виміру струму і виставити потенціометром, що регулює струм, значення в 6 Ампер.

Тепер мультиметр перемикається в режим вимірювання напруги і виставляється рівень напруги від 14.4 до 14.6 Вольт потенціометром, що регулює напругу.

Все. Зарядне налаштоване.

Не забувайте всі з'єднання робити товстими дротами площею в 4 квадратних міліметри.

І наостанок. Хто полюбляє промахуватися і переполюсовувати клеми, зберіть таку схему захисту. Вона убереже Вас він несподіваної заміни плати зарядки.

Діоди можна використати типу BYV143 або інші, щоб були розраховані на струм не менше 15 Ампер.

Або якщо у вас немає часу/інструментів/бажання можна пошукати в інтернеті готове зарядне і придбати його. Параметри ви вже всі знаєте.

До зустрічі !

73 ! de UT2YR

DC-DC перетворювач для живлення міні-комп'ютера.

В процесі експлуатації радіокомплексу в мене виникла проблема живлення вмонтованого в нього комп'ютера. Він живиться від напруги 12 Вольт. Задумка при створенні комплекту була цілком логічна - мінімізувати кількість напруг, якими живиться обладнання. Зараз стандартом де факто є 12 та 5 Вольт. І якщо 12 з хвостиком Вольт можна було отримати з допомогою любого свинцевого акумулятора, то використання мережевих блоків живлення чи LiFePO4 акумуляторів не забезпечує на виході цих потрібних 12 Вольт (хіба що в мережевому блоці є можливість регулювання напруги). Значення вихідних напруг там вищі. Від 13.8 до 14.4 Вольт. Зрозуміло, що при таких напругах комп'ютер можна вивести з ладу. В цій ситуації без перетворювача, на виході якого було би потрібних 12 В, неможливо обійтися.

Я задався пошуком оптимального перетворювача. Сьогодні на розгляді в мене буде перетворювач від компанії Drok.  Це модель 90483, придбана мною на  Амазоні .  В решті решт виявилося що не лише Drok її виготовляє. Достатньо в пошуковику ввести код плати YH11060D і можна придбати її в Україні в три рази дешевше. Фото виглядають наступним чином.

Вигляд зверху.

Знизу вона виглядає так.

Мене здивувало, що флюс не змитий і деякі елементи криво запаяні. Ну добре, може це виключення, але воно підтвердило правило, що ці плати погано збирають, навіть для США. Під'єдную плату, а вона не працює. Тут мого подиву не було меж. Після аналізу проблеми виявилося що припой був дуже поганої якості. Мусив його повністю видалити і перепаяти всі елементи іншим припоєм. Все одразу запрацювало.

Фото перетворювача з боків.

Схема підключення така.

До IN під'єднується вихід блока живлення/акумулятора, а до виходу OUT - міні комп'ютер. Але перед підключенням комп'ютера з допомогою потенціометра на платі потрібно виставити напругу в 12 В. Звертаю увагу, що потенціометр багатообертовий. Одного оберту буде замало.

Фото, де саме налаштовувати рівень вихідної напруги.

Потреби у підключенні вентилятора в мене немає, тому що комп'ютер в максимумі споживає струм в 2 Ампери. Радіатори мають достатні розміри, щоб ефективно охолоджувати мікросхеми перетворювача.

Частота, на якій працює перетворювач складає 325 КГц. Це в моєму випадку. Зустрічав і з частотою в 300 КГц.

Щодо уражених частот. Теоретично вони мали би бути кратні 325 КГц. На мій подив, в реальних умовах етеру, я нічого такого не визначив. В аматорських діапазонах все чисто. Звісно, життя покаже як насправді він себе поведе, але поки що все гаразд. Після проведення польових випробувань я обов'язково розповім про свої враження щодо його використання.

До  зустрічі !

73 ! de UT2YR
