Традиційно щотижня продовжую знайомити читачів мого блогу з книгою Гончаренка Антени КХ та УКХ видання 2018 р.
Сьогодні вашій увазі я запропоную
Звісно,
після ознайомлення з цим матеріалом, ви мустите його в себе видалити і
знайти спосіб як придбати дану книгу ! Авторські права нікуди не ділись.
Се ля ві.
До зустрічі !
73! de UT2YR
Продовжую знайомити читачів мого блогу з книгою Гончаренка Антени КХ та УКХ видання 2018 р.
Сьогодні вашій увазі для ознайомлення я запропоную
Звісно,
після ознайомлення з цим матеріалом, ви мустите його в себе видалити і
знайти спосіб як придбати дану книгу ! Авторські права нікуди не ділись.
Се ля ві.
До зустрічі !
73! de UT2YR
Знайшов на святах в електронному вигляді. Тому від сьогодні починаю знайомити читачів мого блогу з розділами цієї книги. Особисто я дочитую її на одному диханні. Загальний об'єм книги становить 750 сторінок і має в собі тринадцять розділів.
Для початку ознайомтеся з 1, 2 та 3 розділами книги.
Звісно,
після ознайомлення з цим матеріалом, ви мустите його в себе видалити і
знайти спосіб як придбати дану книгу ! Авторські права нікуди не ділись.
Се ля ві.
До зустрічі !
73! de UT2YR
Ох і подобаються мені багаточастинні та довгограючі проекти, таке собі розтягування задоволення ;-)
Дійшла черга до комплекту антен, який би я хотів з собою брати у подорожі. Звісно, не забуваємо про Великого Песця. Цей комплект і там би згодився.
Отже що я собі надумав.
1. Походний вертикал. Діапазон роботи 7 - 50 МГц, при можливості і 3.5 МГц, хоч і буде не дуже ефективно через подовжуючі котушки, але життя покаже. Скорше за все це буде щось схоже на вертикал з комплекту Chameleon MPAS 2.0 Можна глянути на нього тут . Ціна досить кучерява, але отримуєш все комплектом, в тому числі і нижчеперераховані пункти. На Аліекспресс бачив походний вертикал PAC-12 . На фото реалізація мені сподобалася. Подумаю за цей варіант. Може візьму його на екзекуцію, а раптом буде те, що потрібно.
2. Багатодіапазонний диполь. Діапазон роботи 7 - 28 МГц. Обов'язково з балуном 1:1. На даний момент конструктивно він готовий. Залишилося лише його ввігнати в діапазони.
3. Щось на діапазон 1.8 - 3.5 МГц. Скорше за все довгий шматок дроту з балуном 1:9. Може ще бути End-Fed з балуном 1:49. Підвішуй його як можеш. Хоч Inverted "V", хоч Inverted "L", хоч Sloper. Ось тут треба добре подумати.
3. Кросбенд Ягі на 144 - 430 МГц та щось всенаправлене на цей діапазон. Тут питань взагалі немає. Arrow antenna та хвостик типу AL-800 або Storm ST-771 для переносних радіостанцій. Не візьмеш з собою шестиметрову колінеарну Nagoya BA-6300.
Але виникає питання
ЯК ВСЕ ЦЕ НЕСТИ З СОБОЮ ?
Далі буде ...
До зустрічі !
73 ! de UT2YR
Традиційно, в новорічну ніч окрім салатів та гарячих напоїв, справжньому аматору хочеться щось покрутити та поналаштовувати (при умові, що гарячі напої не надто його втомили).
Сьогодні я спробую таки з'єднати Wfview та IC-705 через WiFi. Мені вдалося це зробити з офіційною програмою від Icom, а зараз буде спроба вияснити чи можливе дане підключення і з Wfview.
Для цього потрібно попередньо налаштувати трансивер для роботи через WiFi. Я писав про це тут. Там опис та багато фотографій, які допоможуть з легкістю це зробити.
Наступним буде налаштування програми.
Запустіть її та перейдіть у вкладку Settings. На фото цифрами відображено послідовність що де потрібно зробити.
1. Натисніть на гудзик біля Connect over LAN
2. В полі Radio IP Address введіть адресу ІР трансивера. По замовчуванню вона 192.168.59.1
3. В полі Username введіть ім'я користувача, яке вводили в мережевих налаштуваннях трансивера.
4. В полі Password введіть пароль, який вводили в мережевих налаштуваннях трансивера.
5. Для підключення натисніть кнопку Connect.
Звісно, трансивер та WiFi в ньому має бути увімкнутим. При вдалому підключенні в правому нижньому кутку з'явиться стрічка, де будуть вказані час затримки пакетів при передачі та кількість втрачених з числа всіх переданих.
З малюнку видно, що час затримки складає 81 мілісекунду. На даний момент передано 5434 пакети, з них 894 втрачено. Показник не дуже добрий. Це свідчить про таку собі WiFi картку в комп'ютері.
Я вийшов з цього положення, підключивши бездротовий модуль в USB порт комп'ютера. Він називається Lorton RT5370. Вигляд має такий.
Повторюю ! Прийміть до уваги висновки щодо якості WiFi модулів в комп'ютері. Мова саме про втрати пакетів.
Ось результат.
Час затримки зменшився до 45 мілісекунд, а з 12691 пакету жодного не втрачено.

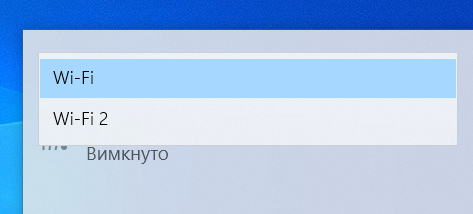

Як переключитися на іншу WiFi картку в системі ?

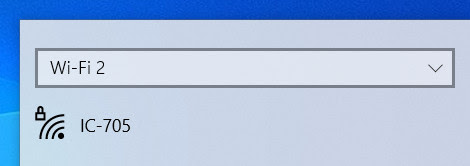

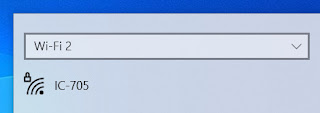

Достатньо в мережевому підключенні замість WiFi вибрати WiFi 2
і підключитися до мережі IC-705.
Напевне для новорічної ночі досить налаштувань. Бавтеся та отримуйте насолоду від процесу.
До зустрічі !
73 ! de UT2YR
