Ще декілька слів про приймач Flightradar24

Хочу ще декілька слів сказати про приймач flightradar24. А саме про його вбудовану систему діагностики та як і що можна побачити на внутрішньому службовому сервері даного приймача.

Після ввімкнення і завантаження системи на екрані приймача відображається вся службова інформація. Це дуже зручно. В любий момент можна проконтролювати чи все гаразд. При чому зроблено дуже інформативно. Зеленим відображаються добре працюючі модулі, а червоним - не працюючі.

Network: Up  - Приймач під'єднаний до мережі і під'єднання функціонує належним чином.

FPGA signal: YES - Сигнал подається на FPGA матрицю.

GPS signal: YES - GPS приймач функціонує належним чином.

FR24 connection: YES -  Встановлено підключення до flightradar24.com

FR24 feeding: YES - Активовано режим відслідковування.

MLAT: UP - Найближче розташовані приймачі вдало засинхронізоваані між собою.

Aircraft: 6 (5 ADS-B) - На даний момент в радіусі прийому цього приймача спостерігається шість літаків. З них п'ять - за технологією ADS-B, а один - MLAT.

FR24 radar: F-LUBL3 - ідентифікаційний код приймача.

IP: 192.168.0.101 - внутрішня IP адреса приймача.

Для того щоб зайти на внутрішній сервер приймача, потрібно запустити на комп'ютері інтернет-браузер. Тут кому який подобається. Так як в мене Unix-подібні системи то мій вибір це Firefox. В адресній строці вводимо внутрішню IP адресу приймача. На екрані з'явиться запрошення входу. В строці User Name потрібно ввести flightradar24 , а в строці Password - MAC адресу приймача.

Як знайти цю MAC адресу, адже для кожного приймача вона різна. Потрібно приймач переверути і знизу на корпусі є наліпка, на якій вказаний цей МАС.

Він уявляє собою послідовність з 12 цифр та літер, що розділені крапками.  Наприклад A0:F3:C1:52:3C:D2 Це й буде пароль на вхід. Якщо все вірно зробили, перед нами відкриється головна сторінка внутрішнього сервера приймача.

Тут зібрана загальна інформація про функціонування приймача. У вкладці Logs можна подивитися журнали роботи.

Вкладка A/C List відображає поточну інформацію про відсілковувані в даний час літаки.

Вкладка Map відобразить на карті де саме в даний момент знаходяться літаки.

Якщо нажати лівою кнопкою миші по значку літака, то можна побачити основну інформацію, яку він передає в ефір.

Тепер знаючи його кличний (строка callsign), на сайті можна відслідкувати його.

Ще залишилася одна вкладка. Це Settings. Налаштувань тут обмаль. Практично можна встановити внутрішню IP адресу.  Буде вона статична чи динамічна, маску мережі, адресу шлюзу та адреси DNS серверів.

На сьогодні все.

Всім натхнення. І пам'ятайте, якщо сьогодні нічого нового не дізналися - марно прожили день.

До зустрічі !

73! de UT2YR.

CW Trinket або брелок-забавка для телеграфістів за покликанням

Нещодавно наша українська компанія Ріг Експерт випустила прекрасну річ - CW Trinket . Це брелок для ключів, але не простий. Він вміє працювати телеграфом, при чому спілкування є двостороннім. Ви спілкуєтеся з ним, а він з вами. Його загальний вигляд такий.

А ось так він лежить в руці.

Єдиним органом керування є кнопка, що розташована під написом RigExpert. З її допомогою і відбувається ввесь процес.  Але спочатку розповім про його вміст. Плата уявляє собою овальний шматок стеклотекстоліту. Для того щоб не плодити різні варіанти одних і тих самих фото, викладаю фото, які віднайшов в інтернеті по цій темі.

Вигляд плати з переду.

Вигляд плати з заду.

Даний виріб живиться від батарейки CR2032 напругою 3 Вольти. В якості динаміка виступає п`єзик.

Головним елементом є мікроконтролер MSP430G2553 від Texas Instruments.  Він відноситься до класу ultra low power мікроконтролерів.

Хто хоче більш досконало вивчити його можливості, на цій сторінці можна це зробити. Я лише коротко додам, що його тактова частота складає 16 МГц, 512 Байт ОЗП, 16 КБайт флеш пам`яті, додатково має в собі 10-бітний АЦП, компаратор, таймер, інтерфейси UART/SPI/I2C. Для ознайомлення приведу блок схему контролера.

А тепер я розповім про те, як ним користуватися. Відразу скажу, що відчуття дуже незвичні. Але швидко звикаєшся з цим.

Щоб його увімкнути, нажміть і дві секунди потримайте кнопку. Прозвучить звуковий сигнал. Забавка готова до роботи. Якщо після включення зачекати 12 секунд, він почне давати CQ.

Для прикладу одне з синтетичних брелком QSO. Брелок починає цикуляти, а ви відповідаєте.

CQ CQ YT5A AR

YT5A UT2YR

UT2YR DE YT5A K

YT5A UT2YR RPT 599 K

UT2YR DE YT5A FB TKS FER RPT UR RST 599 599 NAME LUCA LUCA UT2YR DE YT5A K

YT5A UT2YR 73

73 UT2YR DE YT5A VA

Ви починаєте цикуляти, а брелок відповідає вам.

CQ CQ UT2YR

UT2YR DE PJ2T K

PJ2T DE UT2YR RPT 599

UT2YR DE PJ2T FB TKS FER RPT UR RST 599 599 NAME JEAN JEAN UT2YR DE PJ2T K

PJ2T UT2YR 73

73 UT2YR DE PJ2T VA

В брелку є так званий командний режим, або режим налаштувань. Тут я приведу повний список всіх команд. Деякі з них не документовані.

Для виконання команд першим потрібно передати окличний знак. Це схоже на разом передані букви ЦМ (-.-.--) далі через невеличку паузу передаються символи і значення

!? - допомога та перелік всіх команд (текст передається англійською):
!sw - play music (грати музику із Зоряних війн)
!ech - on/off echo mode (ввімк/вимкн режим ехо, тобто що передали то він передає у відповідь)
!vol - toggle volume (регулювання гучності)
!test - enable contest mode (ввімкнути режим змагань)
!sr - enable normal mode (вимкнути режим змагань та перейти до звичного режиму)
!clr - clear settings (скинути налаштування до заводських)
!fq - set tone (встановити частоту тону в сотнях Герц)
!spd - set wpm (встановити швидкість в словах за хвилину)
!ac - add callsign (додати кличні)
!wru - about (про брелок та розробників)
!log - qso count (лічильник проведених зв`язків)
!pow - batt voltage (напруга батарейки)


Приклади використання команд.

!fq 5 - змінить частоту тону на значення в 500 Гц. Якщо ввести, скажімо !fq 8 то частота тону складатиме 800 Гц.

!spd 12 - в результаті виконання цієї команди брелок буде передавати зі швидкістю 12 слів за хвилину, або відповідно 60 знаків. !spd 21 - брелок буде передавати зі швидкістю 21 слово за хвилину, або відповідно 105 знаків.

!ac UR8US - в результаті виконання цієї команди в пам`ять брелка мною був внесений кличний UR8US. Тепер можна провести з ним QSO. Брелок дозволяє внести до шести кличних в його пам`ять на ваш вибір.

Приклади відповідей:

!pow у відповідь 2,73 W
!log у відповідь 10 qso
!wru у відповідь ut0uf and ur3cjr by www.360prj.com to rig expert
!clr (не надає відповіді, лише скидає до заводських налаштувань та скидає лічильник QSO)

Спробуйте й ви побавитися ним. Залишаю вам самим розібратися в режимі змагання.

До зустрічі !

73 ! de UT2YR







Комплект моніторингу літаків від Flightradar24

Історія з FlightAware почалася тоді, коли мені відмовили у безкоштовному наданні обладнання від  Flightradar24 . Аргументом, за яким відмовили, була достатня кількість приймачів для покриття території України.

Пройшло півроку від моменту, коли в мене вдома почав працювати моніторинг від FlightAware. Відверто кажучи я й забув про подану заявку до flightradar.

Шведи, люди дуже розумні. Територія Молдови, особливо її північ, не покрита належним чином.  Проаналізувавши моє розташування, вони вирішили вбити два зайці. Задовільнити мою заявку та покращити покриття Молдови.

Мені на пошту прийшов лист від підтримки Flightradar24, в якому вони запитали чи не передумав вельмишановний пан встановити в себе наш приймач. Звісно, я не передумав.

Заповнивши всі необхідні форми, я став чекати обладнання зі Швеції. Далі більшість фото були взяті з інтернету. Вони гарної якості і повністю відповідають тому, що я отримав. Не має змісту конструювати свого ровера, якщо його вже давно виробляють у великій кількості.

Стандартна картонна коробка з подібним до FlightAware вмістом.

В комплект входить приймач, блок живлення, дві антени (ADS-B та GPS), високочастотний кабель та патчкорд.

ADS-B антена.

 GPS антена

Приймач



Фото нутрощів приймача.

Дисплей підключений через spi інтерфейс. Кнопки на даний момент не задіяні.

Плата власної розробки.

Всім рулить четвертий Циклон.

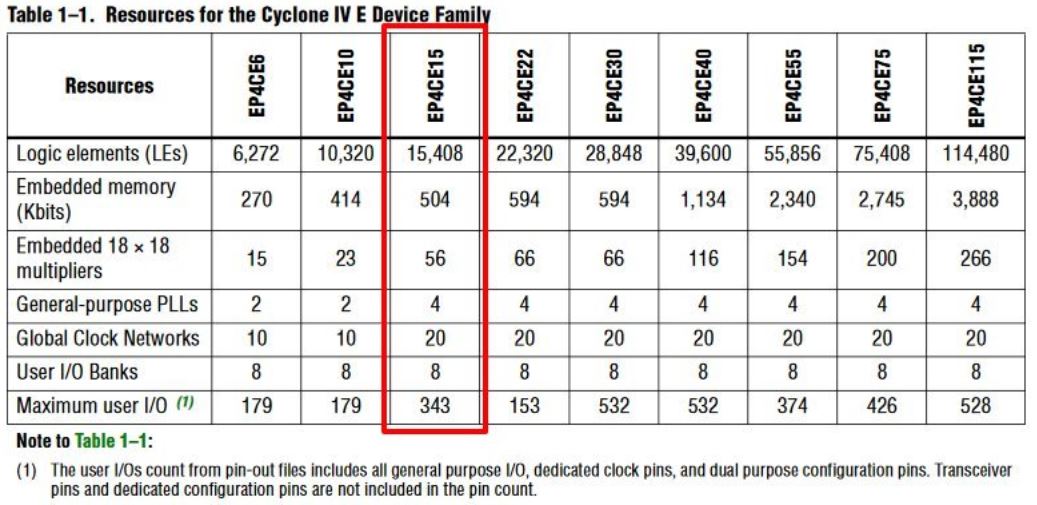

Коротко про його характеристики.

USB 2.0 та LAN контролер

GPS модуль

Знизу плати заховалася Малина Raspberry Pi Compute Module 3. Вона під`єднана через роз'єм DDR2-SODIMM (роз`єм, куди колись в ноутбуки закладалася DDR2). Оперативка в нього не ставиться. Це лише механічна сумісність. Електричні сигнали на виводах зовсім інші від того що діялося з оперативкою. Цей модуль призначений для вбудовуванння в кастомні пристрої.

Це практично Raspberry Pi 3. Процесор тут BCM2837.

На цій платі розпаяно 1 Гб DDR2 4 Гб eMMC.



Ось так виглядає обладнання. Маю надію, що комусь ця інформація стала в нагоді.

До зустрічі !

73 ! de UT2YR

Їжа для Малинки. Частина 3. Кінцевий варіант. Можливо ...

Врагу не сдаётся наш гордый Варяг.

Так і в мене з перетворювачами. Ну ніяк без 5 вольтів. Монітор живиться від цієї напруги. Ну і Малина теж вимагає.

Відверто скажу, що варіант, коли Малина в якості основного комп'ютера, мене найбільш надихає. Хоч і користування нею для більшості буде трохи специфічним, але є моменти коли Windows10 дуже незручна (проблематично отримати QTH Loc, точну годину для цифрових режимів будучи в полі). Бавитися Winlink при цьому рівні завад на діапазонах виглядає мазохізмом. Антени в полі точно проектувати не будете. Все решта в Лінуксі є. І досить чудово працює. Споживана потужність вища в системах на базі Windows через використання більш потужного апаратного забезпечення.

Ви й самі бачили, що перший варіант комплексу був зроблений на Малині. Але проблема з 5 Вольтами, змусила мене дещо скоригувати конструкцію. Врешті комплекс став "важко переносним" ;-) Трансивер, узгоджуюче, цифровий інтерфейс, комп'ютер, дистриб'ютор - всі ці модулі знаходяться в металевих корпусах і заземлені по ВЧ. 15 кілограм загальної ваги не дуже поносиш в руках далеко. Зручно те, що все в купі. Закинув в авто, приїхав на місце, відкрив кришки, під'єднав антени, приєднав акумулятор і насолоджуйся. Хоча повертання Малини назад в чемодан знизить загальну вагу на 1 - 1.5 кг.

Тут вимальовується думка про квартет з Icom IC-705, Малини, PowerBank на 20000 mAh та багатодіапазонного диполя. Все це може влізти в рюкзак від того ж 705. Це й буде справжній переносний комплект. Але це на майбутнє.

А зараз повернемося в наше зараз.

Знайшов на Амазоні ще один перетворювач для моєї потреби. Потужніший ніж попередні. Звісно дорожчий. Зараз він коштує біля 26 умовних одиниць.

Коротко про характеристики:

Діапазон вхідних напруг - від 8 до 40 Вольт

Вихідна напруга -  5 Вольт 25 Ампер

ККД - 95 %

Захист - перевантаження, коротке замикання, перегрів, обернене включення, від попадання в середину перетворювача пилу, бруду та вологи.

Декілька його фото.

Таким чином можна уявити його розміри.

Радіатор алюмінієвий. При навантаженні його Малиною та монітором практично не гріється. Є два отвори для кріплення. Дуже добре. Не буде потреби щось видумовувати з кріпленням.



А так видно куди під'єднати вхідну і звідки взяти вихідну напругу.

Класика жанру - нутрощі залито компаундом.

Перетворювач генерує свої уражені частоти. Але в порівнянні з минулими моделями, що описані в першій та другій частинах, тут картина виглядає краще. Це твердження стосується щодо його використання в аматорських цілях. Ширина спектру завади досить вузька. Складає 500 Гц.

Частоти вказувати не буду. Їх достатньо, але всі вони знаходяться в межах довгохвильового та середньохвильового діапазонів.  В процесі експлуатації віднайшов дві уражених частоти в діапазоні 160 метрів (1880.2 та 1990.83). Далі по аматорських діапазонах все тихо.

Тобто, якщо вкрай потрібно отримати 5 Вольт від автомобільного акумулятора чи сонячних панелей, даний  перетворювач буде гарним вибором для аматора.

На цьому поки що зупинюся та завершу пошуки через замалий вибір моделей на ринку, щоб задовільнив вимогам розмірів, ваги, ціни, пиле-волого захисту і т.д. Як попадеться щось цікаве з часом, то я обов'язково протестую та опишу свої враження від його використання.
