Доброї всім пори доби. Сьогодні я розповім про дистриб'ютор, який для нас всіх виготовляє дядечко Ляо в себе в Китаї.
Декілька місяців тому, в пошуках вирішення організації живлення пристроїв я натрапив на модель Chunzehui module F-1005. Металевий корпус, можна під'єднати одночасно вісім споживачів, індикація перегорівшого запобіжника, бонусом додається набір роз'ємів. Одним словом супер ! Це при тому, що я не є прихильником китайських торгових марок.

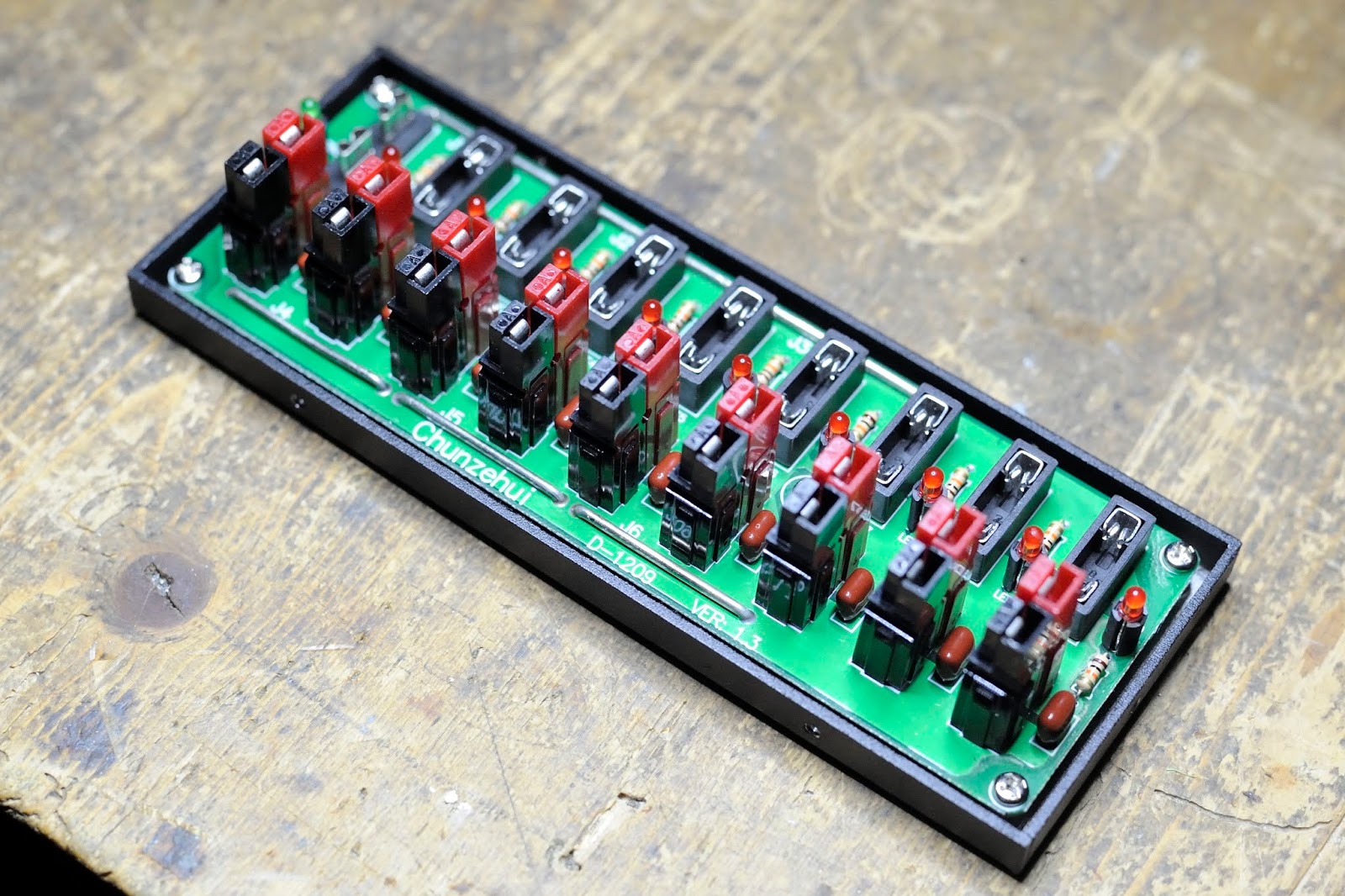

Ззовні він має такий вигляд
Сірники, або інші предмети вже не покладу поруч з ним, тому що він на час написання цього обзору вже встановлений на своєму постійному місці. Приведу лише фото креслення пристрою та електричну схему, які йшли з ним в комплекті.
А для тих, хто полюбляє дивитися на потрохи, я розібрав і сфотографував.
Що цікаво. Паралельно всіх виходів напаяні конденсатори, що гасять високочастотні викиди. Чомусь на принциповій схемі вони не вказані. Все пропаяно добре. Слідів флюсу немає. Полігони на платі великі.
Фото знизу.
Модуль справив новосілля.
Живе він вже на нижній поличці мого переносного радіокомплекта і трудиться на радість мені. Пробував я вже ганяти через нього струми по 15 А. Тримає добре. Контакти нові, щільні. Не гріється. В цілому ним задоволений.
Якщо хтось зацікавився ним, або шукає щось подібне, можете сміливо брати.
73 ! de UT2YR
