Шиєм, шиєм, прошиваєм Baofeng DM1801

Останнім часом аматори досить активно купують Baofeng DM1801. На перший погляд ніби нічого такого в ній немає. Приймач на RDA чипі (згадуємо UV-5R), заводське меню просто ніяке, можна сказати, що це ще одне непорозуміння з'явилося на ринку. Насправді - ні.  Після всього, що буде тут далі написано, можу сказати що ця модель є оптимальним вибором за критеріями ціна / якість / можливості / простота налаштування / отриманий кайф.

Все почалося з того, що її мені подарували. Відверто кажучи, я не знав що особливо з нею робити, адже в мене на той час вже була цифрова болтушка і більше потреби в них не було. Але ж цікаво що це за радіо, хто що з ним виробляє, нарешті як вона влаштована схемотехнічно, та й на фото плат теж хотів поглядіти. Полазив я інтернетом, покопався по форумах і зрозумів наскільки мудрими виявилися ті люди, що мені її подарували. Вони знали, що я хотів давно покрутити в руках Radioditty GD-77. Маю надію що більшість читачів пам'ятає, що для неї була випущена альтернативна прошивка де було купа всіляких смаколиків для аматора. Так ось. Це і є GD-77, лише з іншою назвою і прошивкою.

Тобто, модифікувавши її, я буду мати аналог, цифру - DMR Tier 2, хотспот, подвійний прийом, режим VFO, зручне коригування контактів та параметрів станції без під'єднання її до комп'ютера.

Про характеристики, думаю, немає потреби розповідати. Їх можна прочитати чуть що не на кожному заборі. Краще я розповім як її перешити на альтернативну прошивку і що після цього з нею робити.

Одразу потрібно придумати щось із кабелем програмування. Кабель тут своєрідний. Хто колись може прошивав TYT MD-380, MD UV-380 той пам'ятає що кабель уявляв собою набір дротів, що з'єднували USB з гарнітурним роз'ємом радіостанції. Ніяких в ньому не було перетворювачів USB-UART. Все вбудовано було в саму радіостанцію. Тут пішли подібним чином.

Кабелю в продажі я не знайшов. Тут варіантів два: або ліпити свій, згідно схеми розпайки, або модифікувати кабель програмування від MD-380. Я розповім про обидва варіанти. Вони не є складними. Кожен може з цим справитися. Повірте.

Варіант 1. Ліпимо свій кабель.

Маю надію, що всі впізнали звичайний USB кабель (лише з одного кінця ). Я його взяв з комп'ютерної миші, припаяв на другий кінець згідно схеми два джеки (один діаметром 3.5 мм., другий 2.5 мм. ) і все чудово працює.

Варіант 2. Естетичний.

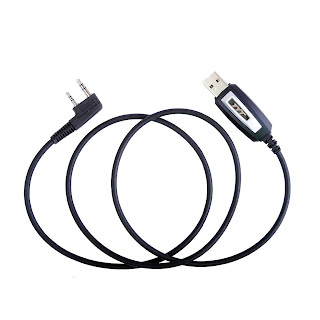

У цьому випадку береться оригінальний кабель програмування для моделей TYT MD-380, MD UV-380

і трохи модифікується.

Для модифікації роз'єднайте дві половинки кришки і перепаяйте два дроти місцями. Дріт, той, що припаяний до другого контакту, перепаяйте на третій, а третій на другий.

На фото розібраний шнур до перепайки.

Трохи крупніше і без нижньої кришки корпусу.



А тепер після перепайки.

Як видно - нічого абсолютного складного немає. Продзвоніть чи перепаяли вірно згідно схеми з першого варіанту. Якщо все гаразд (а так і має бути з першого разу), зберіть його до купи.

Настав час встановити програму та драйвера. Програма універсальна. З її допомогою можна буде перешити радіостанцію на альтернативну прошивку та редагувати кодплаг. Скачайте OpenGD77CPSInstaller.



 Перед тим, як натиснути Finish, залишіть галку в чекбоксі Install OpenGd77 Comm port driver.



З'явиться вікно процесу встановлення лрайверів.

Далі з'явиться вікно з повідомленням. Потрібно нажати Yes.



ШИЄМ, ШИЄМ, ПРОШИВАЄМ АЛЬТЕРНАТИВНУ ПРОШИВКУ

Під'єднуємо до радіостанції один кінець нашого шнура, а потім інший кінець до USB порта комп'ютера, який виготовили / модифікували недавно.



В меню виберіть Extras -> Firmware loader

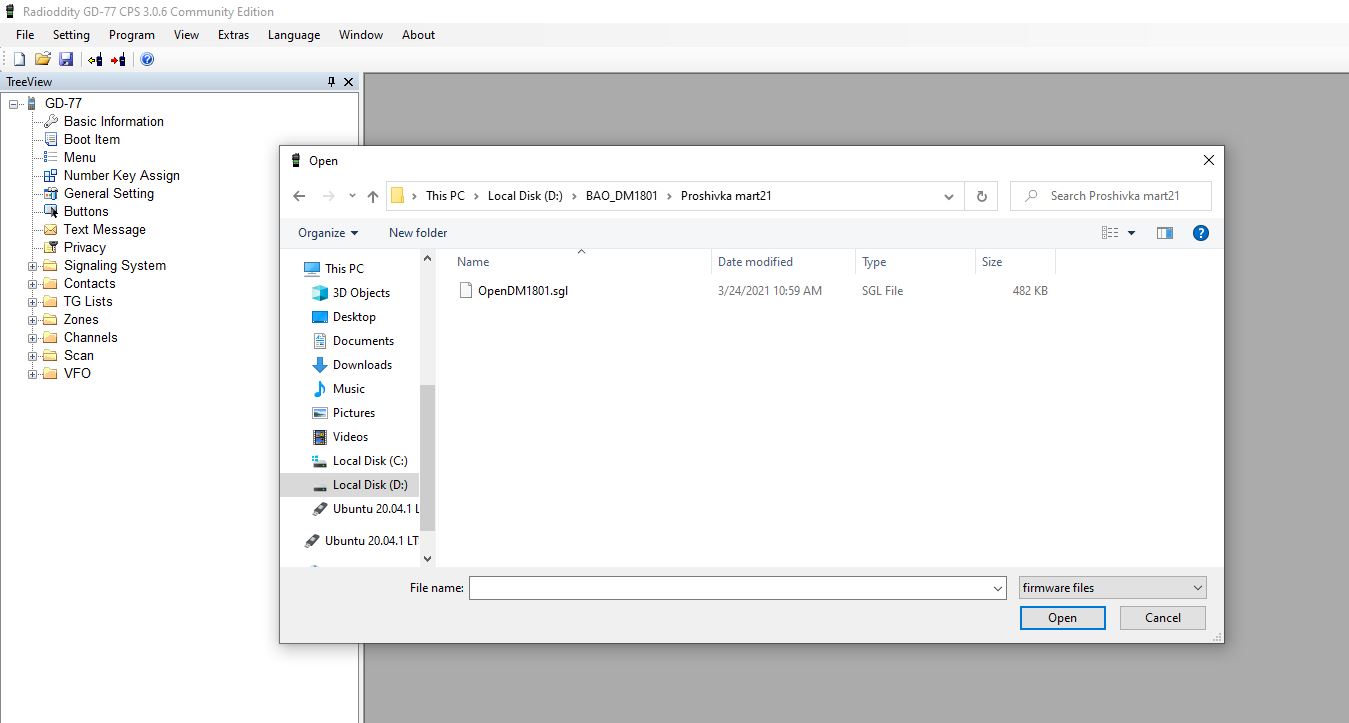

Вкажіть шлях до файлу прошивки і натисніть Open. Звісно, прошивка вже має бути скачана.

Далі з'явиться вікно, яке каже що програма готова прошити радіо.



Тепер зажимаємо кнопки < >, що знаходяться з лівого боку радіостанції під кнопкою PTT і не відпускаючи їх, вмикаємо радіо.



Тепер потрібно натиснути Upload firmware to GD-77. Якщо вискочить такий напис





Тоді вихід один - скористатися DM1801_FirmwareLoader

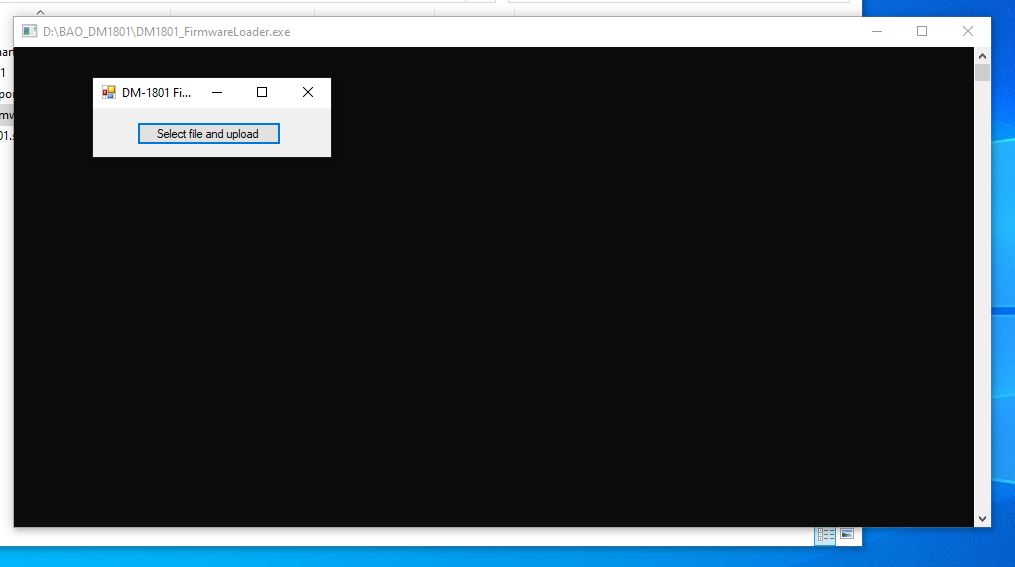

 Після запуску відкриється таке вікно.

Тиснемо Select file and upload. Відкриється вікно, де потрібно вибрати тип файлу SGL і натиснути Open.



Почнеться процес прошивки.

В кінці з'явиться повідомлення Firmware update complete. Please reboot.



Даруйте, трохи невдало знімок екрану зробив.



Відразу скажу, що зміна прошивки не змінює кодплаг (налаштування станції).



Тепер настав час спробувати прочитати, які налаштування в ній записані. Тицяємо мишею у піктограму радіостанції з жовтою стрілкою.



Програма запитає чи справді ви хочете прочитати налаштування. Тисніть Yes. Почнеться зчитування налаштувань.

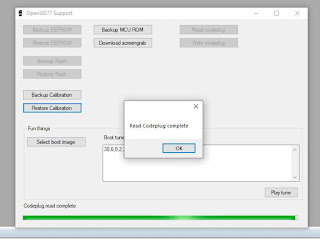

По закінченню зчитування натисніть Ok.



Кодплаг зчитався. На фото видно в самом верху мій кличний.

Щоправда, цей приклад може виглядати не дуже коректно, адже цей кодплаг вже  був зашитий в радіо. Маєте мене зрозуміти, що перед написанням як це зробити, я мушу перевірити все це на собі.

Тепер мерщій редагувати кодплаг і пацювати в DMR розмовних групах.

На даний момент першоджерела альтернативних прошивок і програм вже недоступні. Так як моделей багато, то я все виклав в цей великий архів. Ви там все для себе знайдете.

Останні  прошивки знаходяться тут.

UPD: Лавочку на GitHub прикрили. Причиною стало юридичне непорозуміння. Саму останню  версію робочої програми, стабільні прошивки станом на 03.04.2021 р. можете скачати звідси. В архіві повні гілки розробки прошивок та програм. Шукайте все там і знайдете.

 До зустрічі !

73 ! de UT2YR



Колхозимо LiFePO4 акумулятор на 50 А/Г

У тих, хто це буде читати, напевне виникне питання:"А навіщо тобі стільки ? В тебе ж ІС-705 і скільки та Raspberry з 10 дюймовим монітором споживає ?" І будуть праві. Але в мені живуть наслідки старого анекдоту де остання фраза була: "А це ще на помідорчики."

Я вам скажу, що зайвої ємності не буває. Коли я їздив в поля зі своїм 100 А/Г свинцевим акумулятором, мені його вистачало на 10 годин безперервного кайфу в етері. Середнє споживання мого перевозного комплекту (Icom IC-7000, RigExpert TI-5000, LDG AT100ProII, Beelink J45) складало 4 А/Г за годину. Тоді ще в мене не було комплекту легкохода і я порахував, що возити і потім носити (іноді неможливо було під'їхати саме туди де хотів) 26 кілограмовий акумулятор і 15 кілограмовий чемодан-шек трохи заважко. А тут вага лише трохи більше 4 кілограм  і можна використати тих саме 50 А/Г ємності.

І тут, коли акумулятор вже був готовий, сталося так, що я продав свій перевозний шек і зібрав шек легкохода. Так що тепер можна іти на тиждень автономки спокійно, як не більше. Справа за експериментом.

А тепер трохи фото та коментарів про те, що вдалося зібрати і назвати акумулятором.

Кейс, де він зібраний має розміри 250*200*80 мм.

Томити не буду. Ось він вже в зібраному стані.

А так він виглядає в середині.

Загальна вага складає 4 кілограми 150 грам.

Для зручності додав туди USB. Додатково вийшов такий собі power bank. Заряджай паралельно собі телефони та планшети ;-)  Хотів ще вольтметра причепити, але не знайшов невеликого розміру. І перемикач на три положення додав, щоб вмикати/вимикати USB та вольтметр. Доки вольтметра не знайду то буду мультиметром виміряти напругу.

Вийшло ось так.

Зарядку мусив придбати.

Вона розрахована на струм заряду 10 А. При розрядженому акумуляторі до 20 % ємності, струм зарядки складає 7.89 Ампера. Виміряв токовими кліщами. Відпоівідно ту, що колхозив сам - не вистачило ( практика показала, що її можна використовувати для ємностей до 33 А/Г ).

Тепер про схему акумулятора та плату BMS. Використав банки типорозміру 32650 ємністю 5 А/Г.  Схема 4S 10P, тобто 4 послідовних збірки по 10 акумуляторів в паралель. Хлопці допомогли приварити нікелеві смужки з допомогою точкової зварки на іоністорах. Плата BMS на 60 Ампер розрядного струму і 30 Ампер зарядного струму. Запас в цій справі просто необхідний.

Фото виглядає приблизно так. Взяв з інтернету фото, бо забув сфотографувати, а коли спам'ятався то вже затягнув термоусадкою. Так що даруйте за неоригінальність. Коли будете збирати, то однією з вимог - обов'язкова присутність радіатора, який буде відбирати тепло з ключів.

Схема підключення ось така.

Внутрішня будова такого BMS виглядає наступним чином.

Поки що можу сказати одне - рекомендую зібрати.

До зустрічі !

73 ! de UT2YR

Комплект аматора - легкохода.

Нарешті я добрався до найбільш оптимального комплекту. І зручно і зовсім неважко. І мало складових, а вміє дуже багато чого.  Загальна схема виглядає ось так.

Не думаю, що відкрив щось нове, але ввесь цей комплект (антену та рюкзак, в якому все це переноситься я теж мав на увазі) разом із LiFePO4 акумулятором ємністю 25 А/Г важить біля п'яти кілограм.

Тепер про склад комплекту.

Трансивер Icom IC-705. Тут, напевне всі коментарі зайві.

Комп'ютер Raspberry Pi4 4Gb Ram. Тут теж.

Монітор Waveshare 10`` IPS Touch Screen. Чудовий монітор, гарно показав себе при роботі з перевозним комплектом. Єдина проблема з ним - корпус благенький. В якості альтернативи на майбутнє розглядаю SunFounder .

Клавіатура Rii X8. Маленька і зручна. Живиться від акумулятора старих Нокій. Має в собі все, що потрібно, навіть коліщатко прокрутки.

Акумулятор - персонального виготовлення із комплектуючих, що продаються в любій китайській булочній ;-))  В наступних статтях опишу його старшого брата на 50 А/Г.

Рюкзак Icom LC-192. Коротко щодо рюкзака. З ним одна проблема - він не водостійкий і не вкритий водовідштовхуючою речовиною. Тому потрібно щось придумати з цим, щоб не промок його вміст у випадку надмірної вологи або дощу.

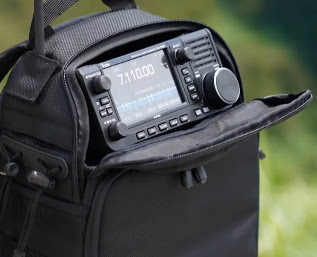

Що мені дуже в ньому сподобалося. Трансивер закріплюється до рюкзака, що не дасть змогу йому випасти. Багато отворів на липучках. Як хочеш так і виводиш кабеля. Є багато карманів, куди можна розпихати все що завгодно. Офіційний малюнок виглядає наступним чином, але ніхто і не забороняє розмістити речі на свій смак.

На даний момент ніц не пошкодував в придбанні всього.

Якщо у вас ще немає портативного радіо, не має УКХ трансивера та жодного пристрою, що працює в D-Star, ви хочете втекти в поля і насолодитися чистим повітрям та етером  це буде найкращим вибором. Повірте - ніколи не пожалкуєте у своєму виборі.

Якщо хтось скаже - 10 Ват від зовнішнього живлення це ніщо. Повірте, він глибоко помиляється. Передаєте свій кличний /QRP /P з рідкого квадрату, приймаєте участь у URFF, SOTA, POTA та іншій екзотиці і вас рвуть на шматки пайлапами.

Звісно це моя власна думка. Ніякої реклами, лише свої враження.

У продовженні будуть описані налаштування Малини та програм для роботи з IC-705, а зараз ...

До зустрічі !

73 ! de UT2YR
